转盘微滤装置






    纤维转盘过滤器--简介



——用于污水处理出水水质从B提升为A标准工艺处理

——用于将污水处理出水制备成再生水、城镇杂用水等中水用工艺

——用于地表水制备自来水和紫外线杀菌之前进行预过滤处理

——冷却水、循环水的制备和旁滤处理

 ——重力式自由落差进行过滤处理,过滤面积和处理流量极大 目前状态

 随着新的环保法规要求的出台和加强对水资源持续利用的重视,对已建和新建污水处理厂的出水要求不断提高和对污水的再生回用,性价比合理、结构结实可靠的SHEW新型微过滤装置在这一领域得到了广泛应用。与复杂的传统的砂过滤装置和价格昂贵的膜过滤装置相比,这一微滤技术成为了用户一更佳处理工艺方案。

 微滤技术应用领域


1.污水处理出水水质由B级提升为A标准

污水处理厂的出水排放标准由B提升至A标准时其中主要指标是悬浮物质的含量(从SS 20 rng/I下降至SS 10mg/I以下)和含磷总浓度(总磷从1 mg/l下降至0,5mg/I以下)。通过SHEW微过滤装置可安全有效地实现这一深度处理要求。此时,污水处理厂的出水水质可达到A标准,可降低排污费用,并对污水进行回收利用提供了很好的基础。

2.水资源回收利用

 污水深度处理之后几乎不含固体悬浮物质(悬浮固体浓度SS <10 mg/I),为水资源的回收利用,可持续的解决环境问题提供了良好的前提条件。可以采用此过滤后的水质进行农田灌溉、厕所冲洗或作为工业用水重新利用。处理后的水质几乎不含耗氧污染物质,如果对卫生程度有特别要求,则还必须进行消毒处理。可采用紫外线或加氯方法进行消毒处理。

3.自来水处理

对于自来水处理的后段工艺,如紫外线消毒和膜处理,分离出细小的悬浮物质是这些工艺正常工作的前提条件。GZHB微过滤装置是强制性过滤过程,可保证过滤质量, 使后续紫外线消毒和加氯消毒能顺利进行,保证自来水卫生指标。

4.工业应用

在各类工业生产过程中产生的污水通常含有悬浮固体,需要增加设施进行处理。在污水排放入下水道之前,往往法律要求在污染产生源就地进行机械性预处理,分离截留固体物质。在通常情况下采用传统的过滤方法和沉淀工艺已不能满足不断提高的处理要求。GZHB微滤装置具有强制过滤功能,并可根据过滤要求进行灵活配置,为用户提供一合适的处理方案。在工业上的特殊应用场所是:

·冷却水处理

·造纸行业和纸浆制作工业

·循环水制备,冲洗水制备,工业用水制备

·在食品工业和化学工业内的生产过程水 制备

·在合成材料工业内进行固液分离

5.其他

当然还可以应用在其他地方,特别适合用于过滤面积大,出水要求高的应用场所。装置占地小,并可按模块方式安装,这些特点可根据现场情况进行简单调整安装。

    工作原理

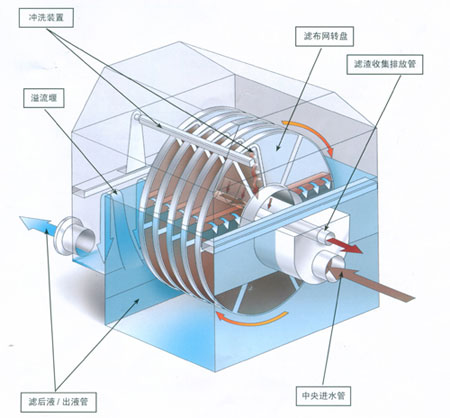

GZHB微过滤工艺是按照久经考验和十分有效的转鼓过滤方式进行运转工作。机械是由一系列水平安装,可旋转的过滤转盘构成,转盘安装在中央配水管轴之上。每一个转盘是由各单一扇形过滤组件构成。组件上绷裹着精密的过滤网布,被处理的污水从内向外穿流过滤,获得的过滤液体从机械出水端部流出。在过滤时,转盘处于静止状态。在重力作用之下固体物质沉积截留在

滤布网的内侧面上,随着过滤时间的延长,网状布料会被截留的固体物质所覆盖。这一现象会导致压力差上升。在到达预先设置的最大压力差之后,转盘开始缓慢旋转,通过冲洗棒可清理沉积在滤布网上的固体物质。水泵将已过滤的清水直接输向喷头,提供冲洗水。冲洗射流溶解的固体物质,将通过组件之下安装的浆料收集斗反冲排出箱体。这一自清理过程不会中断过滤出水过程。

处理工艺





1.污水处理厂出水水质一级B提升为一级A通过采用GZHB微过滤装置,可将污水处理厂的出水水质从一级B稳定提高至一级A标准。GZHB装置在去除污水中非溶解性固体物质时,见效快,价格低廉。与其他深度污水处理的步骤相结合,例如沉淀和絮凝,可明显降低污水中的磷含量。沉淀可将水中溶解性物质,多数情况是离子成分,通过化学反应转化成颗粒性固体物质:这样一来,水中溶解物质转化为非溶解性物质;然后再通过机械分离实现微过滤,分离出悬浮性物质。同时,也可通过加药装置来进行絮凝液的加药控制,絮凝剂加药量的投加控制和水中固体浓度/磷含量有关。

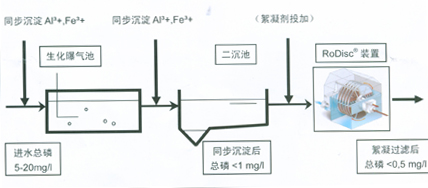

图2:磷降解工艺流程示意图

处理工艺是采用同步沉淀法,即在曝气池内或二沉池进水端投加沉淀药液。如果需进一步提高出水水质,可在微过滤装置之前只需要投加少量药剂。此外,如果在微过滤装置之前投加定量絮凝药液。考虑到水资源的回收利用,这一处理方案为持续性解决环境问题提供了前提条件。可以采用此工艺过滤后的水质进行农田灌溉,或作为工业用水重新利用。

2.水资源回收利用

从经济和生态角度来看,重复回收利用水资源已成为愈来愈重要的课题。通过污水的循环利用,可大量减少自来水的消耗量,降低用水费用。其中使用微过滤装置之后,可以分离去除不需要的固体物质。如果对卫生程度要求较高,则可额外增加消毒处理步骤。

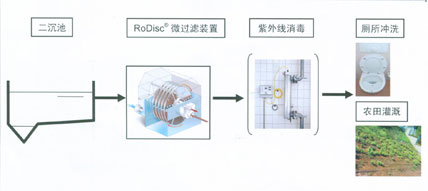

3:水资源回收利用的工艺流程

3.自来水处理

GZHB装置安装在后续处理工艺(例如消毒)之前,进行预过滤处理。截留细小固体,使后续处理工艺,如紫外线消毒的加氯处理能顺利进行,保证持续稳定地进行自来水制备过程。

4.工业应用

因为水费上涨,有些特殊工业领域也要求对污水进行深度处理,并将污水回收利用的课题愈来愈多地提到工作日程之上。特别是在一些耗水量很大的行业,例如金属加工业和化学工业,今后也将进行水的循环利用。

GZHB装置的另一应用领域是进行冷却水制备。在生产过程中产生的废热(制冷装置,空压装置,热交换器等),必需采用冷却水进行降温处理。此时,被加热之后的冷却水必须经过冷却塔或蒸发塔才能获得降温处理,并暂时存放在缓冲池内,然后被重新注入各冷却水循环管路之内。通过蒸发冷却,循环冷却水内盐分浓度上升,同时来自空气中的灰尘也会进入水中。这样一来,悬浮物质在冷却水的浓度会不断上升,最后导致管道和热交换器的结钙和堵塞。这些部件的运转会受影响,性能下降。同时导致保养间隔时间缩短,停机时间和人工时间上升.在不利情况下,必须置换相关部件,导致费用增加。因为结钙或堵塞等问题,会使相关部件(制冷装置,空压机,电机等)的运转稳定性受到很大的影响。

通过使用江苏国祯环保科技有限公司的GZHB时微过滤装置,可将冷却水内悬浮物质几乎全部分离取出,从而使空压机和制冷装置的停机时间大量减少。这一措施可大幅度提高改善系统操作稳定性。在此过程中,没有必要对整个循环水水流进行过滤处理!只需要对其中一部分支流进行悬浮物质的过滤处理便可以,投资费用很低。

滤布微滤装置的优点


·采用网格布料作为过滤部件,明确定义过滤间隙,特别是XYHB创新的第三代滤布微滤装置采用了316Ti不锈钢滤布,使得装置滤布使用寿命大于15年:

·降低可过滤固体浓度,COD,BOD和总磷浓度;

·可以安装在用户提供的水泥池内或不锈钢箱体内,适合于户外使用;

·无须采用水泵提升,可直接利用自由落差进行污水过滤;

.全封闭结构,占地小;

·全不锈钢结构,使用寿命长:

·滤水能力大,处理费用低;

·全自动化连续性运转;

·可安全控制并保证出水水质,不易滋长藻米

·无须外源冲洗水,采用内源冲洗水;

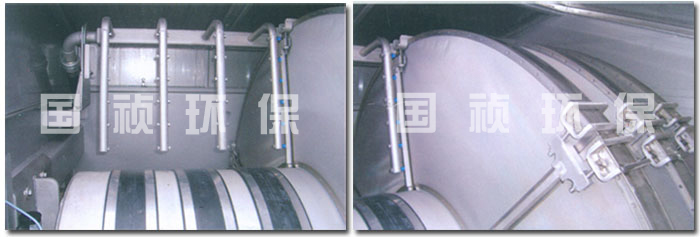

图4:GZHB微过滤装置局部结构


与砂滤装置的比较


·因为水流阻力小,可直接通过自由落差进水。GZHB装置系统本身的水头阻力是约200m rrl,而砂滤装置的水头阻力至少是2m。

·在进行反冲洗过程中所需要的能耗小于砂滤装置,产水率高,排污量小。

·转盘过滤装置结构简单,操作稳定性高

·占地小,投资费用低

·模块化安装,配置灵活。并可选择过滤流速来调节所需要的分离效率。

> 与膜过滤装置的比较

·投资费用明显低于膜过滤装置

·操作稳定,无须进行化学反冲洗处理,操作简单,运行维护管理方便

·操作费用低,无需曝气装置,无须化学药剂

·滤布网使用寿命长,采用316 Ti高档不锈钢滤网布使用寿命可达15年以上

主要应用技术参数

GZHB微过滤装置机械内的转盘是由6块扇形组件构成,每块都可以通过快速螺栓和中央进水管相连接,可装配扇形组件上的滤布网的网格间隙可在10—100 u m范围内选择,可根据出水要求进行相应配置。在标准情况下,标准的SHEW微过滤装置在中央进水管轴上可安装20张过滤转盘,其自由过滤面积达到123平方米,当要求过滤水量增大时,可以通过继续扩充增加过滤转盘的数量或并列安装相应的微过滤装置数量实现增量处理,在过滤二沉池出水时单套处理能力可达1500立方米/h

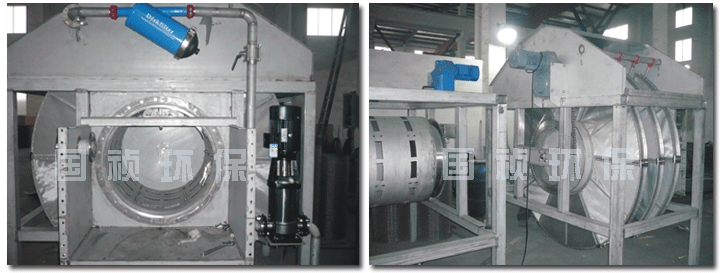

 GZHB微过滤装置机械可单台或多台并列安装在水泥池内,使用水泥版装置参见图5;也可安装在箱体之内,可以移动或固定安装使用,微过滤装置机械的进水箱可直接和进水渠相连接,箱体版装置则全部由不锈钢材料制成可参见图6。

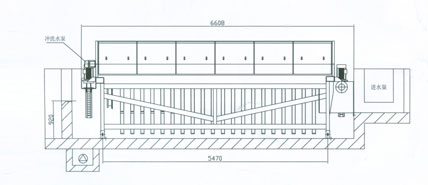

图5:水泥池型GZHB装置单机参考外形图

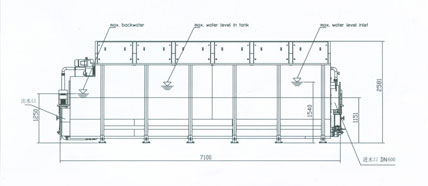

图6:不锈钢箱体型GZHB装置单机参考外形图

GZHB微过滤装置处理流量一方面是和平行配置安装的过滤转盘数量有关,另一方面是和过滤网布的网格间隙以及被处理污水中的固体含量有关,在选型时与专业技术工程师进行咨询后确定。
